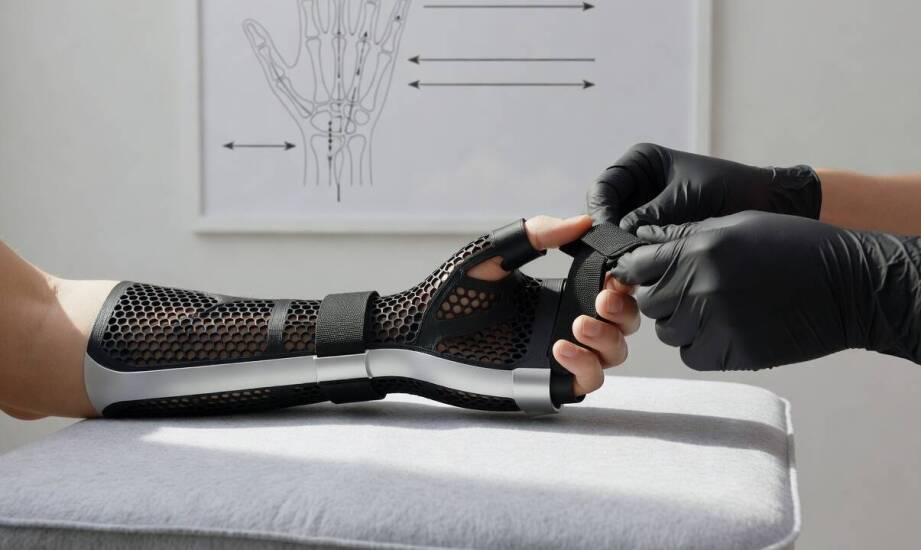

Anatomia ortezy — jak poszczególne elementy konstrukcyjne blokują ruch nadgarstka i kciuka

Stopień unieruchomienia w zaopatrzeniu ortopedycznym zależy bezpośrednio od fizycznego współdziałania twardych modułów ze stelażem i systemami zapięć. Mechanika działania tego rodzaju sprzętu medycznego nie opiera się wyłącznie na mocnym naciągnięciu elastycznej warstwy zewnętrznej na dłoń, lecz na precyzyjnym przestrzennym rozkładzie wektorów sił. Elementy sztywne przejmują obciążenia dynamiczne i statyczne działające na staw promieniowo-nadgarstkowy oraz pierwszy palec, utrzymując całą kończynę górną w ściśle określonej, terapeutycznej pozycji niezależnie od napięcia samej tkaniny bazy. Zrozumienie budowy wewnętrznej tych komponentów oraz fizyki ich współdziałania pozwala lepiej pojąć zasadę działania całej konstrukcji stabilizującej. Złożoność anatomii tej okolicy, obejmującej osiem kości nadgarstka oraz skomplikowany układ więzadłowy, wymaga zastosowania rozwiązań wielopłaszczyznowych. Docelowa bryła aparatu musi bezwzględnie zablokować niepożądany zakres ruchu stawowego, gwarantując jednocześnie swobodny przepływ krwi i uniknięcie niebezpiecznej kompresji głównych nerwów obwodowych.

Mechanika szyny dłoniowej i przestrzenna stabilizacja kciuka

Centralnym elementem nośnym konstrukcji usztywniającej pozostaje szyna dłoniowa, poprowadzona bezpośrednio w osi anatomicznej przedramienia i śródręcza. Moduł wykonany zazwyczaj z odpowiednio wyprofilowanych twardych polimerów lub stopów metali lekkich blokuje zgięcie dłoniowe oraz wyprost w stawie promieniowo-nadgarstkowym. Uzupełnieniem tego środkowego filaru są boczne stalki umieszczone asymetrycznie po stronie promieniowej i łokciowej. Płaskowniki te mechanicznie przenoszą momenty obrotowe powstające podczas odruchowych prób poruszania dłonią. Odpowiednia architektura sprawia, że siły ścinające i kompresyjne nie obciążają bezpośrednio uszkodzonych struktur więzadłowych. Cała energia kinetyczna ruchu jest płynnie przejmowana i rozpraszana przez zewnętrzny, twardy stelaż.

Integralną częścią rozbudowanych układów medycznych jest również dedykowana obejma pierwszego palca. Odpowiednio dobrana orteza nadgarstka z ujęciem kciuka posiada specjalnie zaprojektowany moduł otaczający nasadę palca. Precyzyjny kształt profilu uniemożliwia patologiczne odwodzenie oraz zgięcie w stawie nadgarstkowo-śródręcznym, zachowując pełną swobodę ruchową dla dystalnej opuszki. Pozostawienie końcowego paliczka bez sztywnej blokady ułatwia pacjentowi wykonywanie nieforsownych chwytów przy użyciu wolnych palców dłoni. Odizolowanie kciuka od reszty układu kinematycznego ma kluczowe znaczenie dla prawidłowego zrastania struktur włóknistych.

Właściwości stelaży z druku 3D i fizyka systemów mocujących

Technologia wytwarzania twardych komponentów ortopedycznych w dużej mierze przeniosła się w stronę zaawansowanego modelowania cyfrowego. W codziennej praktyce firmy [Orthoprint], specjalizującej się w produkcji zindywidualizowanego zaopatrzenia, moduły powstające z wykorzystaniem inżynierii odwrotnej i skanu przestrzennego wykazują odmienne parametry niż tradycyjne odlewy gipsowe. Proces digitalizacji topografii ręki umożliwia idealne odwzorowanie krzywizn przedramienia. Skomputeryzowana topologia materiału sprawia, że konstrukcja zyskuje maksymalną wytrzymałość na zginanie i skręcanie dokładnie w wyliczonych punktach krytycznych. Redukcja całkowitego ciężaru elementu nośnego o kilkadziesiąt procent w stosunku do jednolitych opasek nie wpływa negatywnie na sztywność układu.

Budowa stelażowa oparta na druku warstwowym modyfikuje bezpośrednio termoregulację powierzchni skóry. Ażurowe struktury o zmiennej gęstości siatki zapewniają ciągły, cyrkulacyjny przepływ powietrza między wewnętrzną powłoką ortezy a ciałem pacjenta. Zastąpienie grubych materiałów tekstylnych wielootworową matrycą zmniejsza ryzyko miejscowej maceracji naskórka, przegrzewania głębszych warstw powięzi oraz powstawania bolesnych podrażnień.

Stabilizacja zoptymalizowanej struktury we właściwym miejscu wymaga użycia kierunkowych zapięć, działających na biomechanicznej zasadzie trzech punktów siły. Wektor docisku wywierany symultanicznie na grzbiet przedramienia, wewnętrzną stronę dłoni i staw zamyka cały układ mechaniczny. Szerokie pasy mocujące z mikroregulacją utrzymują prawidłową oś kończyny nawet przy dużych dobowych wahaniach obwodu, wynikających z naturalnie pulsującego obrzęku pourazowego.

Wpływ prawidłowej aplikacji na utrzymanie osi biomechanicznej

Niezawodność mechaniczna każdego wyrobu medycznego wymaga bezwzględnego zachowania narzuconej przez sprzęt geometrii. Użytkownik świadomy technicznej funkcji i celowości poszczególnych komponentów usztywniających aplikuje zaopatrzenie w sposób chroniący docelową mechanikę. Dokładne pozycjonowanie szyny dłoniowej względem środka obrotu stawu oraz ściśle przylegająca obejma kciuka stanowią podstawowy warunek całkowitej izolacji mikroruchów. Parametry ochronne ulegają drastycznemu obniżeniu, gdy wektory sił przestają pokrywać się z biologicznymi osiami stawów.

Błędny naciąg taśm kierunkowych lub asymetryczne wpięcie głównego stelaża wymuszają powstawanie niebezpiecznych luzów roboczych. Zjawisko to przesuwa wektory rozkładu mas i wywołuje stopniową, początkowo trudną do zauważenia utratę sztywności pierwotnego unieruchomienia. Obsługa zewnętrznych elementów regulacyjnych zgodna z zaleceniami konstruktora skutecznie zapobiega osłabianiu blokady stawowej w trakcie ruchu. Rygorystyczne przestrzeganie ułożenia poszczególnych stalek i powłok trwale zabezpiecza regenerujące się struktury przed przypadkowymi przeciążeniami.
