Grubość ścianek i rodzaj króćca — jak budowa naczynia warunkuje bezpieczeństwo pracy pod zmniejszonym ciśnieniem

Standardowe szkło laboratoryjne poddane gwałtownemu odsysaniu powietrza ulega implozji na skutek rosnącej różnicy ciśnień. Ciśnienie atmosferyczne napierające na cienkie ścianki powoduje ich nagłe zapadnięcie się do wewnątrz naczynia. Odłamki materiału początkowo wpadają z ogromną prędkością do środka, po czym rykoszetują na zewnątrz aparatury, stwarzając bezpośrednie zagrożenie dla przebywającego w pomieszczeniu personelu. Zjawisko to całkowicie wyklucza stosowanie zwykłych zlewek czy cienkich kolb okrągłodennych do procesów szybkiej filtracji lub odparowywania agresywnych rozpuszczalników. Procedury badawcze wymagające wytworzenia podciśnienia opierają się wyłącznie na naczyniach o wzmocnionej konstrukcji, które bezpiecznie znoszą narzucone obciążenia mechaniczne bez ryzyka strukturalnego załamania bryły.

Rozkład naprężeń w grubościennym szkle laboratoryjnym

Klasyczny profil stożkowy naczynia typu Erlenmeyer radzi sobie doskonale przy standardowym ciśnieniu, ponieważ wektory sił rozkładają się w nim równomiernie na całej powierzchni. Sytuacja fizyczna zmienia się drastycznie natychmiast po uruchomieniu wydajnej pompy ssącej, gdy ośrodek zewnętrzny zaczyna wywierać potężny nacisk na całą powierzchnię boczną szkła. Naczynie zaprojektowane celowo do bezpiecznego znoszenia głębokiej próżni posiada ścianki o grubości dochodzącej do kilku milimetrów, co pozwala przenieść destrukcyjne siły na znacznie większą masę surowca. Specjalnie uformowany pierścień wzmacniający na wysokości dna oraz pogrubiony szlif szyjki stabilizują aparaturę, zapobiegając deformacjom podczas ciągłej pracy trwającej wiele godzin.

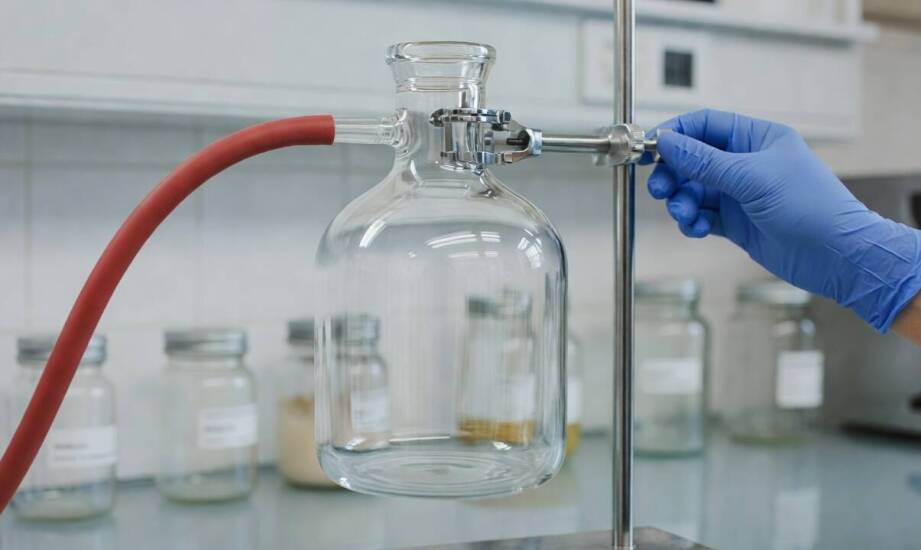

Istotnym detalem odróżniającym dedykowany sprzęt ssawny od klasycznego wyposażenia pozostaje wbudowany system odprowadzania gazów z wnętrza układu. Zintegrowany króciec umożliwia bezpośrednie podłączenie węża generującego podciśnienie bez konieczności modyfikowania górnego wejścia, w którym zazwyczaj umieszcza się lejek Buchnera z sączkiem. Taka monolityczna budowa ułatwia prowadzenie procedury i drastycznie obniża ryzyko wystąpienia nagłej nieszczelności. Klasyczna kolba próżniowa wykorzystuje masywny szklany lub elastyczny polipropylenowy wypust boczny, zapobiegając samoistnemu wypięciu się obwodu w kulminacyjnym momencie odsysania cieczy macierzystej.

Wpływ obciążeń termicznych na bezpieczeństwo aparatury ssącej

Skuteczne działanie stanowiska filtracyjnego wymaga nie tylko dobrania odpornego materiału, ale też prawidłowego unieruchomienia wszystkich połączonych ze sobą elementów. Hermetyczne zespolenie sprzętu z pompą membranową lub olejową realizuje się przy użyciu sztywnych węży zbrojonych, które zachowują światło przelotu pod maksymalnym obciążeniem ciśnieniowym. Bezpieczny obwód laboratoryjny należy bezwzględnie przytwierdzić do ciężkiego statywu chemicznego za pomocą metalowych łap, co całkowicie eliminuje ryzyko przewrócenia konstrukcji. Nawet najsolidniejsza bryła ulegnie krytycznemu rozbiciu, jeżeli mikrowibracje pochodzące z napędu doprowadzą do jej osunięcia z blatu roboczego na twardą posadzkę.

Większość atestowanego oprzyrządowania powstaje z wysoce oczyszczonego szkła borokrzemowego 3.3, wyróżniającego się marginalnym współczynnikiem rozszerzalności cieplnej. Struktura borokrzemianowa wykazuje doskonałą odporność na nagłe szoki termiczne o rozpiętości przekraczającej 170 stopni Celsjusza. Najpoważniejsze wyzwanie materiałowe pojawia się jednak w sytuacji nałożenia się na siebie dwóch niezależnych czynników fizycznych. Skumulowanie naprężenia zjawiska implozji z wysoką temperaturą pochodzącą od silnie egzotermicznej reakcji chemicznej wymusza natychmiastową redukcję dopuszczalnych parametrów granicznych. Inżynierowie zalecają prowadzenie tak wymagających analiz w kontrolowanym środowisku cieplnym znacznie poniżej 300 stopni Celsjusza i poprzedzają je dokładną wizualną inspekcją ścianek pod kątem drobnych zarysowań.

Zrozumienie zmiennych sił działających na powierzchnię materiału pozwala zaplanować etap filtracji w sposób minimalizujący ryzyko dla otoczenia. Przedsiębiorstwo Techniczno-Handlowe Chemland Mariusz Bartczak ze Stargardu, obecne na rynku od ponad trzydziestu lat, dostarcza wyspecjalizowane urządzenia oraz odczynniki chemiczne dla wymagających jednostek badawczych. Firma zaopatruje laboratoria przy dużych zakładach produkcyjnych na terenie Polski, Niemiec i Czech, dobierając aparaturę o ściśle udokumentowanej odporności na zgniatanie atmosferyczne. Prawidłowe skompletowanie układu ssącego opiera się na doborze asortymentu o zweryfikowanej masie szkła i fabrycznej szczelności wyprowadzeń. Konsekwentne stosowanie się do rygorystycznych limitów temperaturowych narzuconych przez dostawcę chroni zespoły badawcze przed awariami i zapobiega utracie unikalnych preparatów analitycznych.
