Mechanika rozładunku trójkierunkowego — jak układ siłowników i sworzni radzi sobie z siłami podczas pracy

Ograniczona przestrzeń manewrowa na placach budowy wymusza stosowanie zaawansowanych mechanizmów rozładunku. Firmy transportowe i usługowe operujące flotami pojazdów użytkowych potrzebują systemów pracujących w wielu płaszczyznach. Pozwala to na sprawny zrzut kruszywa lub ziemi bez konieczności wielokrotnego przestawiania całego pojazdu. Jako producent zabudów, Tensa Automotive projektuje takie konstrukcje z myślą o realnych warunkach eksploatacji w branży budowlanej. Złożony układ hydrauliczny i mechaniczny musi bezpiecznie znosić potężne siły asymetryczne.

Działanie siłownika i sworzni w zabudowie

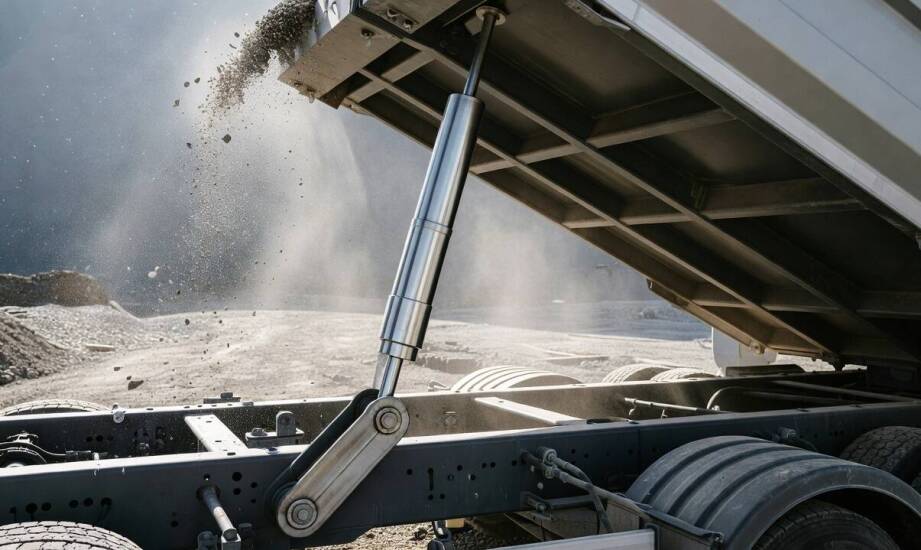

Centralny siłownik hydrauliczny o budowie teleskopowej odpowiada za generowanie siły nośnej niezależnie od zadanego kierunku zrzutu. Układy obsługujące wywrot wielostronny pracują często pod znacznie wyższym ciśnieniem, sięgającym nawet 240 barów. Operator kieruje olej do odpowiednich komór cylindra za pomocą zaworów rozdzielacza. Kolejne stopnie teleskopu wysuwają się płynnie, unosząc skrzynię ładunkową do góry. Uzyskany w ten sposób kąt wychylenia musi docelowo umożliwić swobodny, grawitacyjny spływ przewożonego materiału.

Prawidłowy obrót całej konstrukcji wymaga zastosowania stalowych sworzni kierunkowych w narożnikach ramy. Fizyczna oś obrotu skrzyni ładunkowej powstaje dopiero po mechanicznym zablokowaniu odpowiednich punktów mocowania. Planowany rozładunek boczny wymusza usztywnienie sworzni po stronie przeciwnej do kierunku zrzutu. Pozostałe elementy układu pozostają wtedy odblokowane, co pozwala stalowej platformie bezpiecznie unosić się wokół ustalonej krawędzi bez ryzyka zerwania zawiasów.

Kompensacja naprężeń i układy zabezpieczające

Masa zrzucanego ładunku działa asymetrycznie na główną ramę podczas rozładunku bocznego. Powstaje wtedy niebezpieczny moment skręcający, który naturalnie dąży do odkształcenia ramy. Specjalistyczne rury skrętne zamontowane w ramie pośredniej przenoszą te skrajne obciążenia na całą bryłę pojazdu i zapobiegają miejscowym pęknięciom materiału. Mechanizm ten skutecznie chroni stalowe podwozie przed trwałą deformacją w nierównym, trudnym terenie.

Docelowym środowiskiem pracy takiego systemu jest wywrotka trójstronna, gdzie sztywność całej konstrukcji odgrywa pierwszorzędną rolę. Precyzyjne rozmieszczenie punktów podparcia minimalizuje ryzyko wywrotu maszyny przy pełnym obciążeniu skrzyni. Opracowany przez inżynierów układ geometryczny opiera się na parametrach ściśle dopasowanych do maksymalnej masy całkowitej danego pojazdu ciężarowego.

Zaawansowane zawory krańcowe układu hydraulicznego wprost odpowiadają za fizyczne bezpieczeństwo maszyny w fazie krytycznej. Komponenty te odcinają dopływ oleju natychmiast po osiągnięciu maksymalnego bezpiecznego kąta przechyłu. Ich automatyczne działanie zapobiega przekroczeniu dopuszczalnych wartości wychylenia, chroniąc operatora przed utratą stateczności i uszkodzeniem samego cylindra.

Stabilność wielokierunkowego wyrzutu opiera się na idealnym zgraniu elastyczności układu hydraulicznego z ekstremalną sztywnością elementów nośnych. Potężny siłownik teleskopowy dostarcza wymaganej energii podnoszenia, a zablokowane sworznie precyzyjnie definiują nową oś obrotu. Neutralizacja asymetrycznych obciążeń przez elementy skrętne gwarantuje bezpieczną, bezawaryjną i w pełni powtarzalną pracę samochodów ciężarowych na każdej budowie.
